Учебно-тренировочный самолет УТ-2
УТ-2 - учебно-тренировочный двухместный низкоплан, развитие АИР-9 и АИР-10, но фюзеляж и центроплан - деревянные. Обшивка самолета - фанера с полотном. Площадь крыла УТ-2 - 17,12 квадратных метров, вес пустого -616 кг, взлетный - 938 кг. Самолет был выпущен в двух вариантах: с двигателем М-11Е в 150 л. с. и с двигателем Рено Бенгали4 в 140 л. с. Масса обоих самолетов обоих самолетов была минимальной, довольно близкой, запас топлива - на два часа. Летные данные получились высокие.

Учебно-тренировочный моноплан УТ-2

Самолет СССРК середине 30-х годов прошлого века бипланная схема, доминировавшая в авиации около двух десятков лет, начала быстро отступать на второй план. В гонке за скоростью и высотой конструкторы все чаще делали ставку на схему-моноплан. В Советском Союзе самым самоотверженным последователем этой схемы проявило себя КБ, возглавляемое А. С. Яковлевым. Почти все самолеты этого коллектива, кроме дебютной авиетки, стали по конструкции монопланами. И именно они стали для советских летчиков на протяжении более сорока лет своеобразными "летающими партами".

К началу 1935 года коллектив энтузиастов под руководством А. С. Яковлева, несмотря на молодость сотрудников, уже накопила большой опыт. С десяток самолетов, от гоночных до "воздушного лимузина", неплохо летали и были постоянными участниками во всех авиационных соревнованиях. Еще в 1934 году эта группа единомышленников получила и свою производственную базу, впрочем весьма оригинальную, - в качестве "приживальщиков" при кроватной мастерской, убогой одноэтажной развалюхе с земляным полом.

Мастерская продолжала производить кровати, толком не сформировавшееся КБ - самолеты. Минуло достаточное количество времени, пока благодаря вмешательству газеты "Правда" помещение отдали КБ, а руководителем новой "фирмы" назначили Яковлева. Первым ее детищем стал АИР-10 - тренировочный самолет для ВВС, предвестник моноплана УТ-2. Он показал неплохие полетные характеристики, и стал победителем Всесоюзного кругового перелета учебно-спортивных самолетов 1935 года. Впрочем, по оценке НИИ ВВС, его конструкцию нужно было существенно переработать, и в первую очередь повысить запас прочности с восьми до десяти. К 1937 году самолет перекомпоновали: взамен сварного фюзеляжа из стальных труб внедрили деревянный, из сосновых брусьев. Профиль крыла Геттинген № 387 для большей технологичности модифицировали путем выравнивания нижней вогнутости. Коэффициент перегрузки повысили до десяти. По новой системе наименований вместо индекса АИР (А. И. Рыков, председатель ЦС Осоавиахима) самолет получил название Я-20.

сохранившийся моноплан

Сохранившаяся до наших дней "летающая парта" советских военных летчиков Второй мировой войны УТ-2, фотография "кликабельна"

Моноплан создали в двух вариантах: с двигателем М-11Е в 150 л.с. и с "Рено" в 140 л.с. Однако оба самолета отличала высокая культура веса. Но стоит упомянуть, что на государственных испытаниях было озвучено неожиданное требование увеличить дальность полета, что представляется довольно нелогичным для аппаратов этого типа.

модель самолета

Фотография модели учебно-тренировочного самолета УТ-2, изображение "кликабельно"

Неоднократные победы в дальних перелетах сыграли с самолетом злую шутку: семичасовой запас топлива внес львиную долю в возросший на 112 кг полетный вес, и летные качества Я-20 ощутимо понизились. Тем не менее конструкция оказалась достаточно не плохой с позиции ее технологичности, простоты и дешевизны изготовления. Последнее было особенно важно для страны, массово готовившей кадры для авиации в предверии надвигающейся страшной войны.

боковая проекция модели

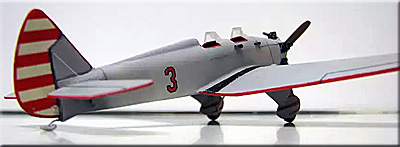

Фотография модели учебно-тренировочного моноплана УТ-2, изображение "кликабельно"

В том же 1937 году вариант самолета с мотором М-11 поставили на поплавки, и на нем удалось установить три международных рекорда. В июле 1937 года второй Я-20 с обычным колесным шасси и двигателем "Рено" занял второе место в воздушных гонках по маршруту Москва - Севастополь - Москва.

Описание учебно-тренировочного самолета УТ-2

Самолет УТ-2 с мотором М-11 по схеме - одномоторный двухместный моноплан с тянущим винтом, низкорасположенным свободно несущим крылом, открытыми кабинами инструктора и ученика и не убирающимся в полете шасси. Фюзеляж представляет собой пространственную ферму прямоугольного сечения, образуемую двум я верхними и двумя нижними лонжеронами, связанными между собой двенадцатью рамами и системой расчалок. Поперечины и стойки фюзеляжа сделаны из сосновых брусков. Лонжероны также сосновые, цельные по длине. Каркас фюзеляжа от I до V и от X до XII рамы обшит фанерой и обтянут полотном, а между рамами V и X - только полотном.

С боков форму фюзеляжу придают рейки заполнения на раме I и идущие от них к раме X четыре стрингера, снизу для этой цели сделан легкий каркас из рамок и продольных реек; а нижние лонжероны оклеены по внешним углам фасонными липовыми рейками для придания закругленной формы нижним ребрам фюзеляжа. Пол кабины занимает место от I до V рамы. На фюзеляже находится ряд люков: нижний смотровой (между рамами V и VI), боковой трапециевидный (слева между рамами VI и IX) и малый смотровой (слева между рамами IX и XI). Крышки всех люков и багажники - дюралюминиевые с подкреплениями. Все замки люков на самолете - типа Фейри. Крыло состоит из центроплана, наглухо соединенного с фюзеляжем, и двух отъемных консолей (плоскостей). Центроплан имеет фанерную работающую обшивку, снаружи оклеенную маркизетом. Сверху обшивки с каждой стороны фюзеляжа между нервюрами № 1 и № 2 укреплены на шурупах семь сосновых реек и сосновые бобышки, окантованные рифленкой и служащие подножками при входе в кабины.

С каждой стороны центроплана расположено по три люка - верхний для заправки топлива и два нижних для соединения лент крепления бензобаков и слива топлива. Стыки центроплана и фюзеляжа закрыты дюралюминиевыми зализами. Консоли крыла образуют поперечное V по нижней поверхности в 6°45' . Профиль крыла и центроплана - модифицированный Геттинген № 387. Нервюры - неразрезные. Консоли имеют работающую фанерную обшивку, снаружи оклеены миткалем. Xвостовые верхние части между нервюрами № 1 и № 6 обтянуты только полотном. Элероны - с щелевой компенсацией, разрезные, дюралюминиевые. Снаружи обтянуты полотном, каждый подвешивается на трех кронштейнах, максимальный угол отклонения 19° . Оперение - дюралюминиевое, клепаной конструкции, со стальными сварными узлами крепления, снаружи обтянуто полотном Стабилизатор расчален лентами и снизу подкреплен трубчатыми подкосам и обтекаемой формы. Угол установки стабилизатора регулируемый (на земле). Отклонение руля высоты вверх 20° , вниз 23° , руля поворота - 25° .

Шасси - пирамидальное Каждая пирамида состоит из амортизационной и задней стоек и бокового подкоса. Колеса стандартного типа 500х120 мм, с роликовыми подшипниками. Костыль неориентирующийся, с рессорной амортизацией. Амортизационный пакет набран из пластин круглой резины с дюралюминиевыми прокладками. В зимнее время на самолет устанавливались лыжи канадского типа, без обтекателей, деревянные, со шнуровой амортизацией. Опорные поверхности рабочей лыжи 0,267 м2 , хвостовой 0,013 м2.

Двигатель - звездообразный, пятицилиндровый воздушного охлаждения, типа М-11 разных модификаций, На самолетах эталона 1938 года обычно устанавливался М-11Г максимальной мощностью 110 л.с. (при 1650 об/мин) и номинальной 100 л.с. (при 1600 об/мин). На последних образцах 1938 года и самолетах эталона 1940 года устанавливался мотор М-11Д максимальной мощностью 125 л.с. (при 1760 об мин) и номинальной 115 л. с. (при 1700 об/мин) Винт деревянный, двухлопастный, фиксированного шага, диаметр 2,1 м, шаг 2,05 м. В практике на самолетах УТ-2 встречались также моторы М-11Е, М-11К и другие с соотвeтствующими винтами диаметром 2,2, 2,3 и 2,4 м. Топливных баков три, в центроплане два по 90 л и верхний на 20 л. Маслобак емкостью 16 л крепится к противопожарной перегородке. Топливо и масло подается помпой, бензин из верхнего бака - самотеком.

Кабины - открытые, снабжены козырьками и откидными дюралюминиевыми дверцами (в передней кабине - только слева, в задней - с обоих бортов). Борта кабины и спинки сидений отделаны мягкой обшивкой из дерматина (на эталоне 1938 года - преимущественно красного цвета, 1940 года - черного и коричневого). Таким же материалом оклеены внутренние поверхности коков под козырьками и перегородки в первой кабине, предохраняющие вторую от задувания. Козырьки встречались самых разных типов: наиболее распространенный показан на чертежах. На эталонах 1940 года в военное время можно было видеть полукруглые (от У-2), либо с треугольным лобовым стеклом, либо составленные из двух треугольных половинок с лобовым острым ребром. Встречаются фотографии самолетов и вовсе без козырьков. В каждой кабине, кроме ручек и педалей управления, на левых бортах установлены секторы управления мотором и рукоятки управления трехходовым краном бензопровода, снабженные специальными трафаретами-указателями. На правом борту расположен сектор управления подогревом воздуха. В передней кабине находится пусковое магнето и заливной шприц типа У-2 (под тахометром).

Приборное оборудование обеих кабин практически идентично. В его состав входят (эталон 1938 года): высотомер, компас, трехстрелочный моторный индикатор (верхний ряд), указатель скорости, указатель поворота, вариометр (нижний ряд). На левой боковой панели - часы АЧО и тумблеры, на правой — датчик температуры всасываемого воздуха, ниже - тахометр. Единственное различие приборных досок эталона 1940 года - трехстрелочный моторный индикатор разделен на три самостоятельных прибора (масляные термометр и манометр, бензиновый манометр) и доски немного перекомпонованы.

В каждой кабине на правом борту установлено стандартное двустороннее переговорное устройство типа Р-5. На коке, с внутренней стороны передней кабины, справа размещено зеркало обзора задней полусферы. Воздушный биметаллический термометр ТВ-6 установлен в дюралевом обтекателе справа на центроплане. На эталоне 1940 года он заменен на ртутный, тоже в обтекателе. Бортовая медицинская аптечка укреплена на спинке переднего сиденья.



Описание учебно-тренировочного самолета УТ-2

Вариант самолета с мотором М-11 приняли к производству. Под названием УТ-2 его стали выпускать сразу пять заводов. Вместо 150-сильного М-11Е на серийных машинах устанавливались 110-сильные М-11М и М-11 Г, что еще несколько снизило летные данные, но эти двигатели имелись в массовых количествах, были просты и хорошо освоены техническим персоналом. Вариант с двигателем "Рено", в серию не пошел, так как сам двигатель у нас, к сожалению, строить не стали.

задняя проекция самолета

Вид на хвостовую часть модели самолета УТ-2, фотография "кликабельна"

В руках опытных испытателей на заводском аэродроме УТ-2 показал прекрасные пилотажные качества. Однако при поступлении его в войска, где преобладали летчики средней квалификации, а то и новички, стали проявляться скрытые дефекты. Самый серьезный - стремление самолета к сваливанию в плоский штопор (ввиду задней центровки) и выхода из него с большим запаздыванием.

советский учебный самолет

Решить возникшую проблему помогли как опытные пилоты, так и специалисты ЦАГИ, причем наибольший вклад здесь внесли профессор В. С. Пышнов и летчики-испытатели А. А. Синицын и В. Л. Расторгуев. Для вывода самолета из штопора в период испытаний впервые в СССР был применен противоштопорный парашют. Его установка дала возможность быстро завершить сложные исследования. Усовершенствованный самолет в технических описаниях был назван "эталон 1940 года" (по аналогии первый серийный вариант в дальнейшем будем называть "эталон 1938 года").

боковая проекция самолета

Конструктивные доработки, улучшающие штопорные характеристики самолета, заключались в следующем. Для выравнивания центровки носовая часть эталона 1940 года была удлинена на 150 мм (центр тяжести сдвинулся вперед на 3%). Угол установки стабилизатора изменили с - 0,5° до - 1,5°. Ввели смещение киля относительно оси на 0,5° (передний узел крепления киля смещен на 6 мм влево), чем устранили тенденцию к левому развороту.

верхняя проекция самолета

Следующие изменения (а всего их на эталоне 1940 года по сравнению с предшественником было сделано около 50), можно разбить на три группы:

  • связанные с установкой более мощного мотора,
  • с усилением конструкции,
  • с улучшением эксплуатационных качеств.
    Кроме того, из-за удлинения носовой части внесли изменения в конструкцию основного шасси: задний подкос удлинили на 38 мм, центр колеса вынесли на 50- мм вперед.

передняя проекция самолета

На эталоне 1940 года устанавливался двигатель М-11Д мощностью 125 л. с., что повлекло за собой усиление моторамы. Было изменено капотирование мотора, сделаны более широкие лобовые щели и введено два комплекта съемных индивидуальных обтекателей цилиндров: зимние и более низкие (на 20 мм) - летние. В жарких районах обтекатели вообще снимались. Также установили подогреватель воздуха новой конструкции, что вместе с капотом и удлиненным фюзеляжем составляло основное зрительное различие между вариантами УТ-2. Опыт эксплуатации самолета выявил недостаточную прочность ряда узлов. Были усилены центроплан (введено два дополнительных стрингера), задний кок (тоже два дополнительных стрингера), дверцы и другие элементы, причем всю модернизацию осуществили практически без увеличения веса.

ОКБ также с вниманием отнеслось к сигналам о необходимости улучшить эксплуатационные качества машины. Так, была введена регулировка сидений под рост пилота, а сами сиденья сделаны съемными для облегчения доступа к органам управления в кабинах, выполнена пружинная амортизация приборных досок - для устранения вибрации стрелок приборов при работающем моторе, улучшена амортизация основного шасси, на костыле установили ролик (простая пята перепахивала аэродромы не хуже плуга), биметаллический термометр (запаздывание его показаний достигало 15-20 минут) заменили на ртутный.

Необычным нововведением на эталоне 1940 года стал колпак для слепых полетов, необходимость обучения которым после первых сражений разгоревшейся второй мировой и советско-финской войн уже не вызывала сомнений. Доработки позволили получить простой в пилотировании, надежный и удобный в эксплуатации самолет. На долгое время он стал основным учебным самолетом советской авиации, вытеснив даже знаменитый У-2 (который, впрочем, успешно переквалифицировали в ночной бомбардировщик). Всего с 1938 по 1946 год, до создания Як-18, было построено 7243 самолета УТ-2 разных модификаций. Практически все наши летчики сороковых годов и многие пилоты социалистических стран (УТ-2 поставлялся в Польшу, Болгарию, Румынию, Венгрию) получили авиационный "аттестат зрелости" за "летающей партой" УТ-2.

УТ-2 эталон 1938 года (в скобках - эталон 1940 года)
Экипаж человек 2
Размах крыла, м 10,2
Длина, м 7,0 (7,15)
Высота, м 2,99 м (в линии полета)
Площадь крыла, м2 17,12
Масса пустого, кг 616 (628)
Масса нормальная взлетная, кг 856
Масса максимальная взлетная, кг 938 (940)
Силовая установка М-11Г или Рено "Бенгали"4
Мощность, л.с 110 (125)
Крейсерская скорость , км/ч 160
Максимальная скорость , км/ч , м 205 (210) на 1000
Посадочная скорость , км/ч 90
Практическая дальность, км 500
Скороподъемность, м/мин 1000 за 4,8 (5,0)
Практический потолок, м 3500 (5000)
Вертикальная скорость у земли, м/сек 3,4

Источники:

  • Симаков Б.Л. Самолеты страны Советов. 1917-1970 .
  • Шавров В.Б. История конструкций самолетов в СССР до 1938 г.
  • "Самолет УТ-2. Руководство по эксплоатации и ремонт", Е.А.Печерский, 1940 год.
  • "Самолет УТ-2М с мотором М-11Д. Техническое описание", 1950 год.
  • "Самолет УТ-2М с мотором М-11Д. Техническое описание, указания по эксплоатации и ремонту", 1945 год.
