Истребитель Кёртисс P-40
Одноместный истребитель, цельнометаллический моноплан с закрытой кабиной и убирающимся шасси с хвостовым колесом. Спроектирован в КБ Кэртис-Райт корпорейшн под руководством Д.Берлина. Представлял собой переделку планера истребителя P-36 под рядный двигатель V-1710. Опытный образец XP-40 совершил первый полет 14 октября 1938 года. Серийное производство начато на заводе Кэртис в Буффало в апреле 1940 года.

Американский истребитель Curtiss P-40 "Tomahawk" ("Kittyhawk")

истребитель сшаПод влиянием летных характеристик европейских истребителей с рядными двигателями жидкостного охлаждения корпорация "Кертисс-Райт" решила в 1938 году заменить звездообразный двигатель "Райт", используемый на серийном самолете Р-36А, двигателем с турбонаддувом "Аллисон" В-1710-19 мощностью 1160 л.с. (865 кВт). Для испытаний был взят десятый серийный самолет (30-18). Переименованный в ХР-40, он впервые полетел в октябре 1938 года и в мае 1939 года был направлен в Райтфилд для сравнения с самолетами "Белл" ХР-39 и "Северский" ХР-41. Первоначально ХР-40 имел радиатор под хвостовой частью фюзеляжа, но затем его перенесли в носовую часть, рядом с маслорадиатором. Во всех отношениях, кроме силовой установки, новый самолет не отличался от Р-36А - цельнометаллический низкоплан, основные стойки шасси убирались назад в крыло с поворотом колес на 90 градусов, заподлицо с нижней поверхностью крыла. Вооружение осталось несерьезным - пара 7,62-мм пулеметов в крыле.

Хотя прототипы других фирм, сравнивавшиеся с ХР-40, позже стали успешными серийными истребителями, самолет "Кертисс-Райт" был отобран для немедленного начала серийного производства. Контракт на закупку 524 машин Р-40 стоимостью 13 миллионов долларов явился самым большим заказом, когда-либо выданным на американский истребитель. Производство началось в конце 1939 года с партии из 200 самолетов "Хок 81 А" для Авиакорпуса Армии США с двигателем "Аллисон" В-1710-33 мощностью 1040 л.с. (776 кВт) и отличавшихся отсутствием створок на колесах и карбюратором воздухозаборника вверху носовой части. Первые три самолета использовались как прототипы (известны также как YP-40), а последующие машины были поставлены 33-й истребительной эскадрилье, переброшенной в Исландию 25 июля 1941 года.

историческое фото самолетов

"Curtiss", истребители Р-40 "Tomahawk" на взлете документальное фото

Производство продолжалось в городе Буффало, штат Нью-Йорк, с выпуском Р-40В (построена приблизительно 131 машина). Они имели бронирование кабины и четыре 7,62-мм пулемета в крыле, наряду с двумя 12,7-мм пулеметами в носу. Ко времени нападения Японии на США в декабре 1941 года 107 самолетов Р-40 и Р-40В находились на Филиппинах, но, поскольку внезапность была достигнута, только четыре сумели взлететь. В первые четыре дня количество этих истребителей (в составе 20-й и 34-й истребительных эскадрилий) сократилось до 22. Обозначение RAF "Томахок" (Tomahawk) Mk.IIA относится к Р-40В ("Хок 81А-2"), и большинство из 110 самолетов были отправлены сразу на Ближний Восток. Еще сотню "Томахок" Mk.III из контрактов RAF отправили в Китай американской группе добровольцев.

полет самолета

Фотография американского истребителя "Curtiss" Р-40 "Tomahawk",
нажмите на изображение, чтобы увеличить его

Следующим вариантом был Р-40С ("Хок 81А-3") с протектированными топливными баками. Для авиакорпуса армии США выпустили только 193 машины, но этот самолет был основным вариантом для RAF (обозначение "Томахок" Mk.IIB). Из общего количества 945 самолетов с этим обозначением 21 были потеряны во время доставки морем и 73 были поставлены в СССР. При максимальной массе 3658 кг, по сравнению с 3119 кг у ХР-40, Р-40С был самым медленным из всех серийных вариантов, обладая максимальной скоростью лишь 528 км/ч на высоте 4590 метров. Когда он прибыл в Северную Африку в конце 1941 года, обнаружилось, что он уступает немецкому истребителю Второй мировой войны "Мессершмитт" Bf-109Е и только незначительно лучше, чем британский самолет "Харрикейн" Mk.I, поэтому, главным образом, он использовался в роли штурмовика.

современное фото

Фото сохранившегося до наших дней самолета "Кертисс" Р-40 нажмите на изображение для его увеличения

P-40D ("Хок 87А-2") имел значительно переработанную конструкцию носовой части (отсюда и новое фирменное обозначение) в связи с использованием двигателя "Аллисон" В-1710-39 с выступающим наружу редуктором, что позволило сократить длину носовой части на 15,24 см. Площадь миделя носовой части была уменьшена, радиатор продвинут вперед и поджат. Основные стойки шасси укорочены, калибр четырех пулеметов в крыле увеличили до 12,7 мм, носовые пулеметы убрали. Появилась возможность нести бомбу калибра 227 кг или подвесной топливный бак вместимостью 197 литров под фюзеляжем. Самолет P-40D имел максимальную скорость 580 км/ч, но для военной авиации США выпустили только 23 экземпляра.

полет самолета

Полет дошедшего до нашего времени истребителя США "Curtiss" Р-40, кликните на фото для его увеличения

Р-40Е ("Хок 87А-3") - первый "Уорхок" (так назывались все серии Р-40, которые эксплуатировались в США), производившийся в больших количествах после Перл-Харбора. Он имел вооружение из шести 12,7-мм пулеметов в крыле и входил в состав первых американских истребительных эскадрилий в Великобритании в 1942 году, а также эскадрилий на Ближнем Востоке.

фотография самолета

Американский самолет "Кертисс" Р-40 с дополнительным топливным баком нажмите на фото, чтобы его увеличить

С полной полетной массой 4013 кг он имел максимальную скорость 570 км/ч, почти такую же, как у "Спитфайр" Mk.VC с песчаным фильтром. По американским контрактам выпустили 2320 машин и 1500 - для RAF под обозначением "Киттихок" Mk.IA. Многие из последних машин были отправлены непосредственно в ВВС Австралии (RAAF), Новой Зеландии (RNZAF) и Канады (RCAF).

Модификаций истребителя Р-40
  • ХР-40: прототип на базе Р-36А с двигателем жидкостного охлаждения V-1710-19;
  • Р-40: 200 серийных самолетов с двигателем V-1 710-33 и взлетной массой 3277 кг;
  • Р-40А: один экземпляр Р-40, переоборудованный в фоторазведчик;
  • Р-40В: двигатель V-1710-33, установлена броня, усиленное вооружение, взлетная масса 3450 кг (построен 131 самолет);
  • Р-40С: 193 самолета для Авиакорпуса Армии США; сходные с Р-40В, но с протектированными баками, масса возросла до 3658 кг;
  • P-40D: 23 самолета для Авиакорпуса Армии США; двигатель V-1710-39 с поджатым радиатором; 12,7-мм крыльевые пулеметы и подкрыльевые бомбодержатели;
  • Р-40Е: основной вариант, подобный P-40D, но с шестью пулеметами в крыле (построено 2320 самолетов);
  • ТР-40Е: два Р-40Е, переделанные в двухместные тренировочные машины;
  • XP-40F: P-40D с двигателем "Мерлин 28" фирмы "Роллс-Ройс";
  • P-40F: серийный вариант с лицензионным двигателем "Мерлин" постройки фирмы "Паккард", для авиации США построен 1311 самолет, взлетная масса 4480 кг; более поздние серийные машины с удлиненной хвостовой частью фюзеляжа;
  • P-40G: небольшое количество на базе фюзеляжа Р-40 и крыла "Модели 81А-2";
  • Р-40К: 1300 машин с двигателем "Аллисон" V-1710-73, уменьшен закабинный гаргрот, взлетная масса 4540 кг;
  • ТР-40К: один Р-40К, переделанный в двухместный учебный самолет;
  • P-40L: с двигателем "Мерлин" и уменьшенными запасом топлива, бронированием и вооружением (построено 700 машин);
  • Р-40М: сходный с Р-40К, но с двигателем V-1710-81 (построено 600 машин);
  • P-40N: 5210 машин; первоначально сходный с Р-40М, но только с четырьмя пулеметами и уменьшенной массой; в середине выпуска - с двигателем V-1710-99, в конце - с двигателем V-1710-115, пламягасителями и элеронами с металлической обшивкой;
  • TP-40N: 30 P-40N, переделанных в двухместные учебные самолеты;
  • XP-40Q: три прототипа с двигателем V-1710-121, четырехлопастным винтом, четырьмя крыльевыми пулеметами и радиаторами в передней кромке крыла: второй и третий самолет - с укороченной хвостовой частью фюзеляжа, каплевидным фонарем и "срезанными" законцовками крыла;
  • P-40R: 300 P-40F и P-40L с двигателем V-1710-81; использовались для обучения.


Модификаций истребителя Р-40

Самолет с двигателем "Мерлин"

Для Р-40С был выбран двигатель "Мерлин" фирмы "Роллс-Ройс", размерами соответствующий "Аллисон" В-1710, чье производство развернули в огромных масштабах к 1941 году. В течение этого года серийный истребитель Второй мировой войны P-40D (40-360) оснастили двигателем "Мерлин" 28, переименовав в XP-40F ("Хок 87D"). Хотя масса возросла до 4295 кг, более мощный английский двигатель поднял максимальную скорость до 600 км/ч на высоте 5500 метров. Этот вариант отличался отсутствием воздухозаборника карбюратора над носовой частью: заборник с отводом воздуха вниз на двигателе "Аллисон" заменили магистралью, ведущей вверх, к "Мерлину". Пересмотренная система трубопроводов была проработана на третьем серийном самолете (4113602), обозначенном как YP-40F.

вид сбоку на самолет

Модификация истребителя США Р-40С с двигателем "Мерлин" фирмы "Роллс-Ройс", размерами соответствующий "Аллисон" В-1710

Первые 260 самолетов имели такой же фюзеляж, как у Р-40Е, но увеличение площади боковой поверхности носовой части привело к сокращению продольной устойчивости, так что последующие P-40F имели хвостовую часть фюзеляжа, удлиненную на 51 см. Максимальная масса серийного варианта самолета подобралась к 4480 кг, а максимальная скорость снизилась до 586 км/ч.

вид сверху на самолет

Р-40С: 193 самолета для Авиакорпуса Армии США; сходные с Р-40В, но с протектированными баками, масса возросла до 3658 кг

Параллельно с последними P-40F производился Р-40К с несколько более мощным двигателем "Аллисон" В-1710-73 (1325 л.с./988 кВт), что увеличило максимальную скорость до 589 км/ч. Это дало ему возможность бороться с немецким самолетом времен Второй мировой войны Bf-109Е в Европе и Северной Африке и с японским истребителем "Мицубиси" А6М на Дальнем Востоке.

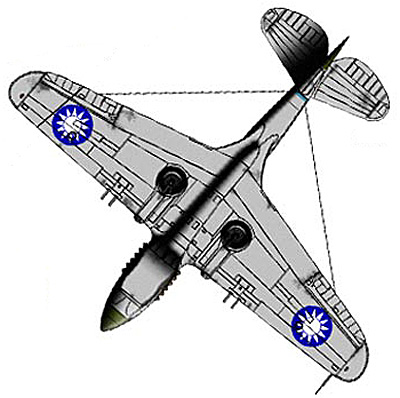

вид на нижнюю часть самолета

Вид на фюзеляж американского истребителя Р-40С

Еще больше мощность озросла на Р-40М с введением двигателя V-1710-81 (1360 л.с.. или 1015 кВт). Дня военной авиации США были произведены приблизительно 1300 Р-40К (первоначально предназначенных доя поставки по "ленд-лизу" в Китай) и 600 Р-40М. Модификация P-40F в RAF имела обозначения "Киттихок" Mk.II и IIA: 330 из них в качестве временной меры были получены переделкой самолетов ВВС США. Предполагалось со временем вернуть их в американские эскадрильи, но были возвращены только 80 машин. Всего в американские ВВС поставили 616 "Киттихок" Mk.III, эквивалентных Р-40М.

Дальнейшие варианты истребителя "Curtiss" Р-40

Выпускались или планировались другие промежуточные варианты. Приблизительно 45 самолетов P-40G были построены с фюзеляжем "Киттихока", крыльями "Томахока" RAF и с шестью крыльевыми 12,7-мм пулеметами. Все они были переданы военной авиации США. На модификации истребителя P-40J предполагалось использовать двигатель "Аллисон" с турбонагнетателем, но от постройки отказались вследствие внедрения двигателя "Мерлин". Двигатель "Паккард" V-1650-1 (лицензионный "Мерлин") установили на P-40L, 700 экземпляров которого построили для ВВС США в 1943 году (для RAF не строился). Часть машин имела два пулемета, броня и запас топлива были сокращены для улучшения летных характеристик.

полет американского военного самолета

Самолет "Curtiss" Р-40 в полете

Последним "Уорхоком" был самолет P-40N, запущенный в производство в конце 1943 года и начавший поступать в ВВС США в марте следующего года. Это был облегченный вариант, на котором вернулись к двигателю "Аллисон" и убрали передний фюзеляжный топливный бак. Первые серийные партии, с 1-й по 15-ю (выпуск составил 1977 машин), вооружались только четырьмя крыльевыми пулеметами и имели взлетную массу 4081 кг. За ними последовали 3023 самолета партий с 20-й по 35-ю, с двигателями V-1710-99 и вооружением, усиленным до шести пулеметов, и возможностью нести 227-кг бомбу под фюзеляжем. Заключительный серийный вариант (40-й партии) имел двигатель V-P10-115 и подкрыльевые узлы подвески двух бомб калибра 227 кг. Была заказана 1000 машин этого варианта, но производство "Уорхоков" закончилось в сентябре 1944 года, и выпустили только 220 штук. Приблизительно 588 машин, эквивалентных P-40N-20, построили для RAF как "Киттихок" Mk.IV.

взлет самолета

Взлет американского истребителя Второй мировой войны "Кертисс" Р-40

В 1944 году, после начала использования двигателя "Мерлин" на истребителе Р-51, появился большой спрос на запчасти к этому двигателю, поэтому 300 P-40F и P-40L были переоборудованы под двигатель V-1710-81, их обозначения были изменены на P-40R-1 и R-2 соответственно. Три экспериментальных XP-40Q выпустили с двигателями V-1710-12 и радиаторами, перемещенными в крыло. За первым, переделанным из Р-40К (42-9987), с четырехлопастным винтом, последовала переделка Р-40К (42-45722) и P-40N (43-2457) с каплеобразным фонарем. На самолете 42-45722 позже уменьшили размах крыла до 10,79 м и перенесли радиатор обратно в носовую часть. Это был самый быстрый из всех "Уорхоков", со скоростью 679 км/ч на высоте 6273 м. Небольшое количество Р-40Е и P-40N было переоборудовано в двухместные тренировочные самолеты под обозначением TP-40N.

боковая проекция истребителя

Американский самолет Р-40B

"Уорхоки" ВВС США служили почти на всех фронтах Второй мировой войны во многих группах истребителей и перехватчиков. Среди них 8-я и 49-я группы 5-й ВА США на Дальнем Востоке (1942-1944 годах), 15-я и 18-я истребительные группы 7-й ВА (1941-1944 годах), 57-я и 79-я истребительные группы 9-й ВА на Средиземноморском ТВД (1942-1944 годах); 51-я истребительная группа 10-й ВА в Индии и Бирме (1941-1944 годах), 27-я и 33-я истребительные группы 12-й ВА в Средиземноморье (1942-1944 годах). Они также обеспечили основу истребительной обороны ВВС США, защищавших Панамский канал в период 1941-1943 годов, служа в 16,32, 36,37, 53-й группах перехватчиков.

вид сверху на истребитель

Истребитель ВВС США Р-40В: двигатель V-1710-33, установлена броня, усиленное вооружение, масса 3658 кг (построен 131 самолет)

Можно было предполагать, что ВВС США станут использовать Р-40 на вторичных военных театрах, чтобы обеспечить расширенные поставки более современных самолетов (типа Р-38, Р-47 и Р-51). Однако массовое производство Р-40 продолжалось до конца 1944 года, когда его летные характеристики значительно уступили современным истребителям. Этот факт никогда не могли удовлетворительно объяснить, как и очень большое число выпущенных машин.

вид на нижнюю часть истребителя

Р-40В, самолет аналогичен истребителю Р-40С, но масса возросла до 3658 кг

Многие "Томахоки" и "Киттихоки" также поставлялись ВВС Великобритании, Австралии (RAAF), Новой Зеландии (RNZAF) и Канады (RCAF). Относительно небольшое количество эскадрилий, оснащенных ими, объясняется тем фактом, что большая часть самолетов, приобретенных Великобританией, была передана СССР в течение 1942-1943 годов (2091 из 2430 самолетов благополучно добрались до мест службы в СССР). В течение последних двух лет войны Соединенные Штаты поставили авиации Китая 377 самолетов Р-40 (главным образом P-40N), в то время как в 1942 году некоторое количество Р-40Е было поставлено Чили, а в следующем году 89 Р-40Е были отправлены в Бразилию. Всего было произведено 16802 самолета Р-40, включая 4787 машин британских контрактов.

XP-40F

Модель
XP-40F (MK.II)
Экипаж, человек
1
Длина, метров
10,16
Высота, метров
3,76
Размах крыла, метров
11,35
Площадь крыла, м2
21,92
Масса пустого, кг
2989
Масса снаряженного, кг
3856
Максимальная взлетная, кг
4241
Силовая установка
PE Allison V-1710-V-1650-1
Мощность, л.с.
1300
Макс.скорость, км/ч на высоте, м
586 на 6096
Время набора высоты, м/мин
4572 за 7,6
Практический потолок, м
10485
Практическая дальность, км
1127
Максимальная дальность, км
2655
Вооружение пулеметы, мм
6х12,7

P-40K

Модель
P-40K (Mk.III)
Экипаж, человек
1
Длина, метров
10,16
Высота, метров
3,76
Размах крыла, метров
11,35
Площадь крыла, м2
21,92
Масса пустого, кг
2903
Масса снаряженного, кг
3810
Максимальная взлетная, кг
4536
Силовая установка
PE Allison V-1710-73
Мощность, л.с.
1325
Макс.скорость, км/ч на высоте, м
595 на 6096
Время набора высоты, м/мин
4572 за 7,5
Практический потолок, м
8534
Практическая дальность, км
1127
Максимальная дальность, км
2575
Вооружение пулеметы, мм
6х12,7

P-40L

Модель
P-40L (Mk.III)
Экипаж, человек
1
Длина, метров
10,16
Высота, метров
3,76
Размах крыла, метров
11,35
Площадь крыла, м2
21,92
Масса пустого, кг
2939
Масса снаряженного, кг
3665
Максимальная взлетная, кг
4037
Силовая установка
PE Allison V-1710-V-1650-1
Мощность, л.с.
1300
Макс.скорость, км/ч на высоте, м
595 на 6096
Время набора высоты, м/мин
4572 за 7,6
Практический потолок, м
10973
Практическая дальность, км
483
Максимальная дальность, км
2213
Вооружение пулеметы, мм
4х12,7

P-40M

Модель
P-40M (Mk.III)
Экипаж, человек
1
Длина, метров
10,16
Высота, метров
3,76
Размах крыла, метров
11,35
Площадь крыла, м2
21,92
Масса пустого, кг
2932
Масса снаряженного, кг
3629
Максимальная взлетная, кг
4037
Силовая установка
PE Allison V-1710-81
Мощность, л.с.
1200
Макс.скорость, км/ч на высоте, м
579 на 6096
Время набора высоты, м/мин
4572 за 7,2
Практический потолок, м
9144
Практическая дальность, км
1127
Максимальная дальность, км
2575
Вооружение пулеметы, мм
4х12,7

P-40N

Модель
P-40N (Mk.IV)
Экипаж, человек
1
Длина, метров
10,16
Высота, метров
3,76
Размах крыла, метров
11,35
Площадь крыла, м2
21,92
Масса пустого, кг
2722
Масса снаряженного, кг
2903
Максимальная взлетная, кг
4014
Силовая установка
PE Allison V-1710-81, 99
Мощность, л.с.
1200
Макс.скорость, км/ч на высоте, м
552 на 4572
Время набора высоты, м/мин
4572 за 6,7
Практический потолок, м
9449
Практическая дальность, км
1207
Максимальная дальность, км
2253
Вооружение пулеметы, мм
4-6х12,7

Источники:

  • Американские военные самолеты Второй мировой войны (1939-1945 гг.). Под редакцией Дэвида Дональда.
  • Владимир Котельников. Олег Лейко. Истребитель Р-40.
  • А.Котлобовский. "Ястребы" Донована Берлина.
  • Виктор Бакурский. "Хоук" - это P-40.
  • С.В.Иванов "Curtiss P-40". |"Война в воздухе": 52-55|.
  • М.Быков "P-40 над Аляской".
